کیا HTQ700GL 5-Axis CNC برج کسٹم اسٹون فیبریکیشن کے لیے صحیح ہے؟

HTQ700GL5 محور CNC پل دیکھااسٹون پروسیسرز کے لیے ڈیزائن کیا گیا ہے جنہیں روایتی سیدھے کاٹنے والے سیٹ اپ سے زیادہ لچک کی ضرورت ہوتی ہے۔ CNC کنٹرول، CAD امپورٹ پروگرامنگ، ایڈجسٹ کٹنگ ہیڈ موومنٹ اور ہیوی ڈیوٹی ویلڈیڈ ڈھانچہ کے ساتھ، مشین پتھر کاٹنے اور شکل دینے والی ایپلی کیشنز کی ایک رینج کو سپورٹ کرتی ہے۔

HTQ700GL 5-Axis CNC برج کیا کر سکتا ہے؟

ہر پتھر کے منصوبے میں مستطیل خاکہ نہیں ہوتا ہے۔ باورچی خانے کے کاؤنٹر ٹاپس، باتھ روم کے وینٹی ٹاپس، تعمیراتی اجزاء اور آرائشی پتھر کے ٹکڑوں کو زاویہ کناروں، خمیدہ پروفائلز یا حسب ضرورت شکل والے حصوں کی ضرورت ہو سکتی ہے۔

HTQ700GL مختلف قسم کے کٹنگ اور پروفائلنگ آپریشنز کو سپورٹ کرتا ہے، بشمول:

1. سیدھا اور زاویہ کاٹنا:مناسب زاویوں پر پتھر کے سلیب اور حصوں کو کاٹ کر عمل کریں۔
2. اپنی مرضی کے مطابق کاٹنے:گول، بیضوی، پنکھے کی شکل، کثیرالاضلاع، ہیرے کی شکل اور دیگر فاسد شکلیں بنائیں۔

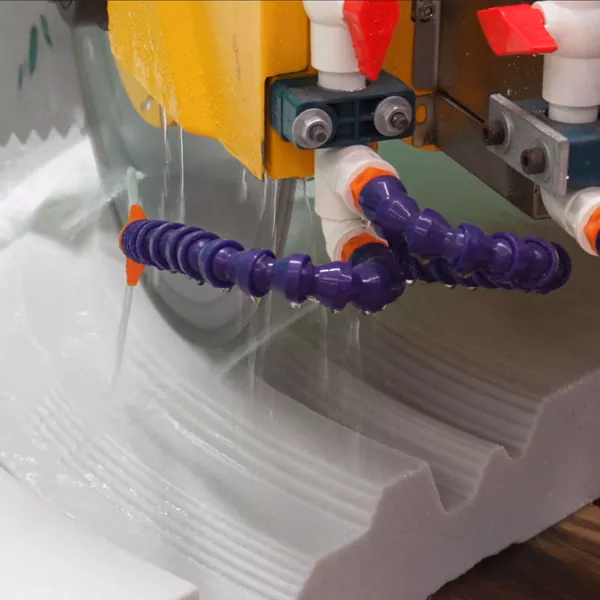

3. مڑے ہوئے پروفائلنگ:مناسب آرائشی پتھر کے اجزاء کے لیے سیدھے اور خم دار شکلوں کی پیروی کریں۔
4. نالی کاٹنا:مناسب ایپلی کیشنز کے لیے سیدھے، زاویہ اور گرڈ طرز کے نالی بنائیں۔
5. بیولنگ اور کنارے کی تشکیل:مختلف ڈیزائن کی ضروریات کو پورا کرنے کے لیے ایڈجسٹ کٹنگ ہیڈ موومنٹ کا استعمال کریں۔

مشین کی تفصیلات میں 0 سے 360 ڈگری تک C-axis گردش اور 0 سے 90 ڈگری تک A-axis کی حرکت کی فہرست ہے۔ ورک ٹیبل میں زیادہ سے زیادہ جھکاؤ کی حد 0 سے 85 ڈگری ہے۔

اپنی مرضی کے مطابق کام کی منصوبہ بندی کرتے وقت یہ نقل و حرکت کی حدود فیبریکٹرز کو مزید اختیارات دیتی ہیں۔ اصل پروسیسنگ کی صلاحیت کا انحصار مواد، ورک پیس کے طول و عرض، بلیڈ کی ترتیب، ٹولنگ اور منتخب کاٹنے کے طریقہ پر ہے۔ ڈیمانڈنگ یا غیر معمولی ملازمتوں کے لیے، سپلائر سے سیٹ اپ کی تصدیق کرنے اور نمونہ کاٹنے کے ٹیسٹ کا بندوبست کرنے کو کہیں۔

کاؤنٹر ٹاپ اور اسٹون فیبریکیشن میں ایپلی کیشنز

کچن اور باتھ روم کاؤنٹر ٹاپس

کاؤنٹر ٹاپ پروڈکشن میں اکثر سلیب کو سائز دینے سے زیادہ شامل ہوتا ہے۔ ڈیزائن پر منحصر ہے، کسی کام کے لیے زاویہ کناروں، سنک کے سوراخوں، ٹونٹی کے سوراخوں یا نکاسی کے نالیوں کی ضرورت پڑ سکتی ہے۔

HTQ700GL کٹنگ اور پروفائلنگ آپریشنز کو سپورٹ کرتا ہے۔ اختیاری ملنگ کٹر اٹیچمنٹ اور مناسب ٹولنگ کے ساتھ، مشین کو اضافی مشینی کاموں کے لیے بھی ترتیب دیا جا سکتا ہے، بشمول ملنگ سنک اور ٹونٹی کے سوراخ، نکاسی کے نالیوں اور کاؤنٹر ٹاپ کے کنارے۔ پالش کرنے کے لیے مناسب پیسنے والے پہیے اور ٹولنگ کی ضرورت ہوتی ہے۔

ورکشاپس کے لیے جو معیاری کاؤنٹر ٹاپس اور حسب ضرورت ڈیزائن دونوں پر عملدرآمد کرتی ہیں، یہ ترتیب ایک مشین پر کئی مناسب آپریشنز لانے میں مدد کر سکتی ہے۔ آرڈر کرنے سے پہلے اختیاری سامان اور مطلوبہ ٹولنگ کی تصدیق کریں۔

گرینائٹ اور ماربل پروسیسنگ

گرینائٹ اور ماربل ورکشاپس اکثر مختلف موٹائی، خاکہ اور تکمیلی ضروریات کے ساتھ مصنوعات کو ہینڈل کرتی ہیں۔ HTQ700GL ایپلی کیشنز کا جائزہ لینے کے لیے موزوں ہے جیسے کہ شکل والے پتھر کے اجزاء، زاویہ دار کٹس اور آرائشی پروفائلز۔

مخصوص بلیڈ قطر کی حد 350 سے 700 ملی میٹر ہے۔ زیادہ سے زیادہ بلیڈ قطر کو زیادہ سے زیادہ کاٹنے کی گہرائی کے طور پر نہیں سمجھا جانا چاہئے۔ قابل حصول کاٹنے کی گہرائی اور تجویز کردہ کام کے حالات کا انحصار مشین کی ترتیب، منتخب بلیڈ اور مواد پر ہے۔

ٹائل اور انجینئرڈ پتھر

بڑے فارمیٹ کی ٹائلیں اور انجینئرڈ پتھر کی مصنوعات کے لیے منصوبہ بند کٹنگ راستے اور مخصوص کنارے کے علاج کی ضرورت پڑ سکتی ہے۔ HTQ700GL CNC کنٹرول اور CAD امپورٹ پروگرامنگ کا استعمال کرتا ہے تاکہ مناسب مواد اور پارٹ ڈیزائن کے لیے پروگرام شدہ آپریشنز کو سپورٹ کیا جا سکے۔

غیر مانوس مواد پر کارروائی کرنے سے پہلے، سپلائر کے ساتھ بلیڈ کی مطابقت، ورک پیس سپورٹ، فیڈ سیٹنگز اور مطلوبہ تکمیل شدہ معیار کی تصدیق کریں۔

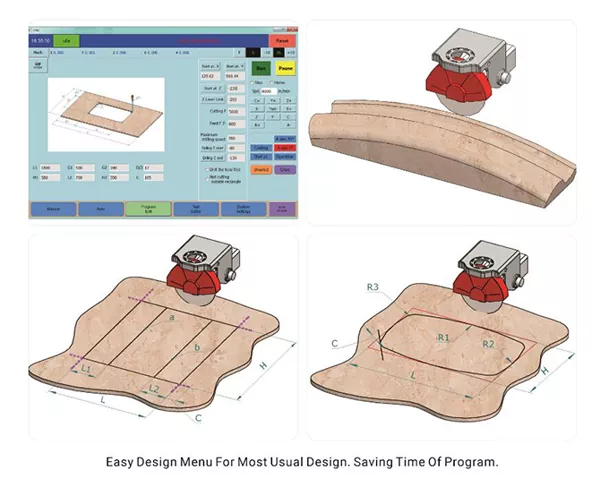

CAD امپورٹ پروگرامنگ اور CNC آپریشن

پروگرامنگ ایک اہم غور و فکر ہے جب پتھر کی ورکشاپ مختلف حصوں کی شکلیں اور کسٹمر ڈرائنگ کو ہینڈل کرتی ہے۔ وسیع پیمانے پر نقل و حرکت کی صلاحیت کے ساتھ ایک مشین سب سے زیادہ کارآمد ہے جب آپریٹرز مطلوبہ کاٹنے والے راستے دوبارہ قابل دہرانے کے قابل طریقے سے تیار کر سکتے ہیں۔

HTQ700GL CNC کنٹرول اور CAD امپورٹ پروگرامنگ کا استعمال کرتا ہے۔ اس کے پروڈکٹ کی دستاویزات میں ایک ٹچ اسکرین انٹرفیس کی وضاحت کی گئی ہے جو آپریشن کو آسان بنانے کے لیے ڈیزائن کیا گیا ہے اور ایسا نظام جو درج کردہ ڈیٹا سے گرافکس بنا سکتا ہے۔

ایک عام ورک فلو میں ڈرائنگ کی تیاری، مطابقت پذیر CAD ڈیٹا کو درآمد کرنا، پروسیسنگ کی ضروریات کو چیک کرنا، مواد اور ٹولنگ کو ترتیب دینا، اور خودکار پروسیسنگ شروع ہونے سے پہلے کام کی تصدیق کرنا شامل ہے۔

یہ نقطہ نظر ان ورکشاپوں سے متعلق ہے جو باقاعدگی سے اپنی مرضی کے مطابق ڈرائنگ حاصل کرتے ہیں یا اسی طرح کے حصوں کی تیاری کو دہراتے ہیں۔ HTQ700GL خریدنے سے پہلے5 محور CNC پل دیکھا، تعاون یافتہ CAD فائل فارمیٹس، سافٹ ویئر کی ضروریات اور آپریٹر کی تربیت کے انتظامات کی تصدیق کریں۔

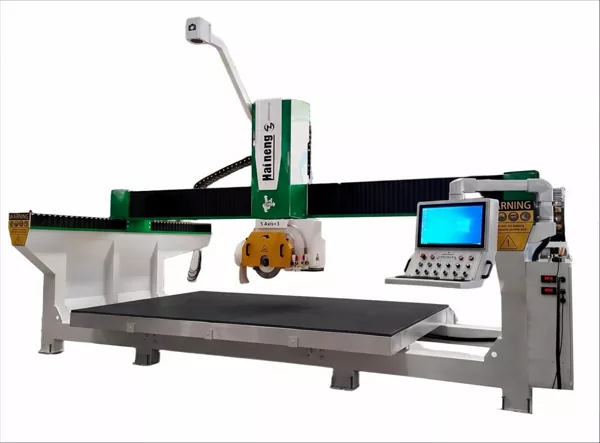

ہیوی ڈیوٹی ڈھانچہ اور حرکت کے اجزاء

باقاعدہ پیداوار کے لیے سامان کا انتخاب کرتے وقت مشین کی تعمیر ایک اور عنصر پر غور کرنا ہے۔ HTQ700GL ایک لازمی سخت ویلڈیڈ ڈھانچہ استعمال کرتا ہے۔ اس کے دستاویزی حرکت کے اجزاء میں لکیری ریل، بال اسکرو، ہیلیکل گیئرنگ، اعلیٰ درستگی والے سیاروں کو کم کرنے والے اور ایک سروو سسٹم شامل ہیں۔

مشین میں ایک مخصوص 22 کلو واٹ مین موٹر ہے اور اس کی رفتار کی حد 0 سے 6,000 rpm ہے۔ کل نصب مشین کی طاقت 33 کلو واٹ کے طور پر درج ہے۔

یہ وضاحتیں سامان کا موازنہ کرنے کے لیے ایک مفید نقطہ آغاز فراہم کرتی ہیں۔ تاہم، کاٹنے کی رفتار، تکمیل شدہ معیار اور پیداواری پیداوار کا انحصار منتخب بلیڈ، مادی خصوصیات، کاٹنے کی گہرائی، فیڈ کی ترتیبات اور آپریٹر سیٹ اپ جیسے عوامل پر ہے۔

HTQ700GL تکنیکی تفصیلات

درج ذیل اعداد و شمار کارخانہ دار کی مصنوعات کی دستاویزات پر مبنی ہیں۔ امپیریل تبادلوں کا تخمینہ ہے۔

انسٹالیشن نوٹ:مجموعی طول و عرض مشین کے ارد گرد درکار مکمل آپریٹنگ کلیئرنس کی نمائندگی نہیں کرتے ہیں۔ ورکشاپ کی تیاری سے پہلے برقی سپلائی، سائٹ تک رسائی، فرش کے حالات، لوڈنگ کی جگہ، بحالی کی منظوری اور تنصیب کی ضروریات کی تصدیق کریں۔

کیا آپ کی ورکشاپ کے لیے HTQ700GL صحیح ہے؟

صحیح مشین ان ملازمتوں پر منحصر ہے جو آپ کے گاہک اصل میں آرڈر کرتے ہیں۔ مستطیل سلیب کے سائز پر توجہ مرکوز کرنے والی ورکشاپ میں ایک سے مختلف تقاضے ہوسکتے ہیں جو باقاعدگی سے اپنی مرضی کے مطابق کاؤنٹر ٹاپ پرزے یا بے قاعدہ اسٹون پروفائلز بناتا ہے۔

HTQ700GL قابل غور ہو سکتا ہے اگر آپ کی دکان:

1. زاویہ کٹ، خمیدہ شکل یا حسب ضرورت پتھر کے حصوں پر کارروائی کرتا ہے۔
2. ڈرائنگ پر مبنی کام کے لیے CNC کنٹرول اور CAD امپورٹ پروگرامنگ کی ضرورت ہے۔
3. گرینائٹ، ماربل، انجینئرڈ پتھر، ٹائل یا دیگر ہم آہنگ تعمیراتی مواد کے ساتھ کام کرتا ہے۔
4. مناسب کاؤنٹر ٹاپ ایپلی کیشنز کے لیے اختیاری ملنگ آپریشنز کا جائزہ لینا چاہتا ہے۔
5. مشین کے لیے فرش کی جگہ اور برقی صلاحیت کی ضرورت ہے۔

خریداری کا فیصلہ کرنے سے پہلے، کئی نمائندہ ڈرائنگ تیار کریں۔ ایک معیاری کٹنگ کا کام، ایک زاویہ دار کٹ اور ایک فاسد پروفائل شامل کریں۔ فراہم کنندہ سے ہر کام کے لیے مناسب ترتیب، ٹولنگ اور پروسیسنگ کے طریقہ کار کی تصدیق کرنے کو کہیں۔

اقتباس کی درخواست کرنے سے پہلے کیا چیک کریں۔

مواد اور موٹائی

ان مواد کی شناخت کریں جن پر آپ اکثر عمل کرتے ہیں اور عام اور زیادہ سے زیادہ ورک پیس کی موٹائی فراہم کرتے ہیں۔ مختلف مواد کو مختلف بلیڈ اور کام کرنے کے حالات کی ضرورت ہو سکتی ہے۔

حصہ کے طول و عرض اور کاٹنے کی ضروریات

معمول کی لمبائی، چوڑائی، موٹائی، مطلوبہ زاویہ اور پروفائل کی تفصیلات کا اشتراک کریں۔ اس سے سپلائر کو یہ اندازہ کرنے میں مدد ملتی ہے کہ آیا مشین کا سفر اور مجوزہ ترتیب موزوں ہے۔

ٹولنگ اور اختیاری افعال

واضح کریں کہ آیا آپ کے کاموں کو سیدھے کاٹنے، زاویہ سے کاٹنے، حسب ضرورت پروفائلز، نالیوں، ملنگ یا پالش کرنے کی ضرورت ہے۔ اس بات کی تصدیق کریں کہ کن فنکشنز کے لیے اختیاری آلات کی ضرورت ہوتی ہے بجائے اس کے کہ یہ فرض کر لیں کہ ہر آپریشن معیاری ترتیب میں شامل ہے۔

سافٹ ویئر اور فیکٹری کے حالات

نمائندہ CAD ڈرائنگ فراہم کریں اور مطابقت پذیر فائل فارمیٹس کی تصدیق کریں۔ مشین تک رسائی، تنصیب کی دستیاب جگہ، بجلی کی ضروریات اور دیکھ بھال کی منظوری بھی چیک کریں۔

فروخت کے بعد سپورٹ

تنصیب کی رہنمائی، آپریٹر کی تربیت، اسپیئر پارٹس، دیکھ بھال کی دستاویزات اور تکنیکی مدد کے بارے میں پوچھیں۔ مشین کی تفصیلات اور قیمت خرید کے ساتھ ان تفصیلات کا جائزہ لیا جانا چاہیے۔

اکثر پوچھے گئے سوالات

کون سا مواد HTQ700GL عمل کر سکتا ہے؟

مصنوعات کی دستاویزات میں سلیب، ٹائل، سنگ مرمر، مصنوعی پتھر، گرینائٹ، سیمنٹ کی مصنوعات اور دیگر تعمیراتی مواد کی فہرست دی گئی ہے جو مناسب کٹنگ اور شکل دینے والے ایپلی کیشنز کے لیے ہیں۔ آرڈر کرنے سے پہلے اپنے مخصوص مواد اور موٹائی کے لیے مطابقت کی تصدیق کریں۔

کیا HTQ700GL زاویہ کاٹنے کی حمایت کرتا ہے؟

جی ہاں مخصوص A-axis کی حرکت 0-90° ہے، اور C-axis کی گردش 0-360° ہے۔ ورک ٹیبل میں زیادہ سے زیادہ جھکاؤ کی حد 0–85° ہے۔ فراہم کنندہ سے اپنے مطلوبہ کام کے لیے مطلوبہ ترتیب کی تصدیق کرنے کو کہیں۔

کیا مشین کا عمل سوراخوں اور نکاسی آب کے نالیوں کو سنک کر سکتا ہے؟

ان اضافی مشینی کاموں کو اختیاری ملنگ کٹر اٹیچمنٹ اور مناسب ٹولنگ سے سپورٹ کیا جا سکتا ہے۔ کوٹیشن کی درخواست کرتے وقت اٹیچمنٹ، ٹولز اور مطلوبہ کنفیگریشن کی تصدیق کریں۔

مشین کیسے پروگرام کی جاتی ہے؟

پروگرامنگ کا مخصوص طریقہ CAD درآمد ہے۔ معاون فائل فارمیٹس اور سافٹ ویئر کے تقاضوں کی سپلائر سے تصدیق ہونی چاہیے۔

زیادہ سے زیادہ بلیڈ قطر کیا ہے؟

مخصوص بلیڈ قطر کی حد 350–700 ملی میٹر ہے، تقریباً 13.8–27.6 انچ۔ یہ اعداد و شمار خود سے زیادہ سے زیادہ کاٹنے کی گہرائی کو قائم نہیں کرتا ہے۔

مشین کو کتنی جگہ درکار ہے؟

درج کردہ مجموعی طول و عرض 5,800 × 3,400 × 3,600 ملی میٹر ہیں۔ مواد کی ہینڈلنگ، آپریشن، دیکھ بھال اور محفوظ رسائی کے لیے اضافی جگہ درکار ہو سکتی ہے۔ سائٹ کو تیار کرنے سے پہلے انسٹالیشن لے آؤٹ کی درخواست کریں۔

ہینینگ کے ساتھ پتھر کاٹنے کی اپنی ضروریات پر تبادلہ خیال کریں۔

HTQ700GL5 محور CNC پل دیکھاCNC کنٹرول، CAD امپورٹ پروگرامنگ، 350-700 mm بلیڈ رینج، کٹنگ ہیڈ موومنٹ اور ایک لازمی سخت ویلڈیڈ ڈھانچہ کو یکجا کرتا ہے۔ ایک اختیاری ملنگ کٹر کنفیگریشن اس کے استعمال کو اضافی مناسب کاؤنٹر ٹاپ مشینی کاموں تک بڑھا سکتی ہے۔

یہ تعین کرنے کے لیے کہ آیا مشین آپ کی پیداواری ضروریات کو پورا کرتی ہے، اپنے مواد کی قسم، ورک پیس کے طول و عرض، مطلوبہ آپریشنز اور نمائندہ ڈرائنگ ہینینگ کے ساتھ شیئر کریں۔ اس کے بعد سپلائر مناسب مشین کی ترتیب اور اختیاری آلات کی تصدیق کرنے میں مدد کر سکتا ہے۔
